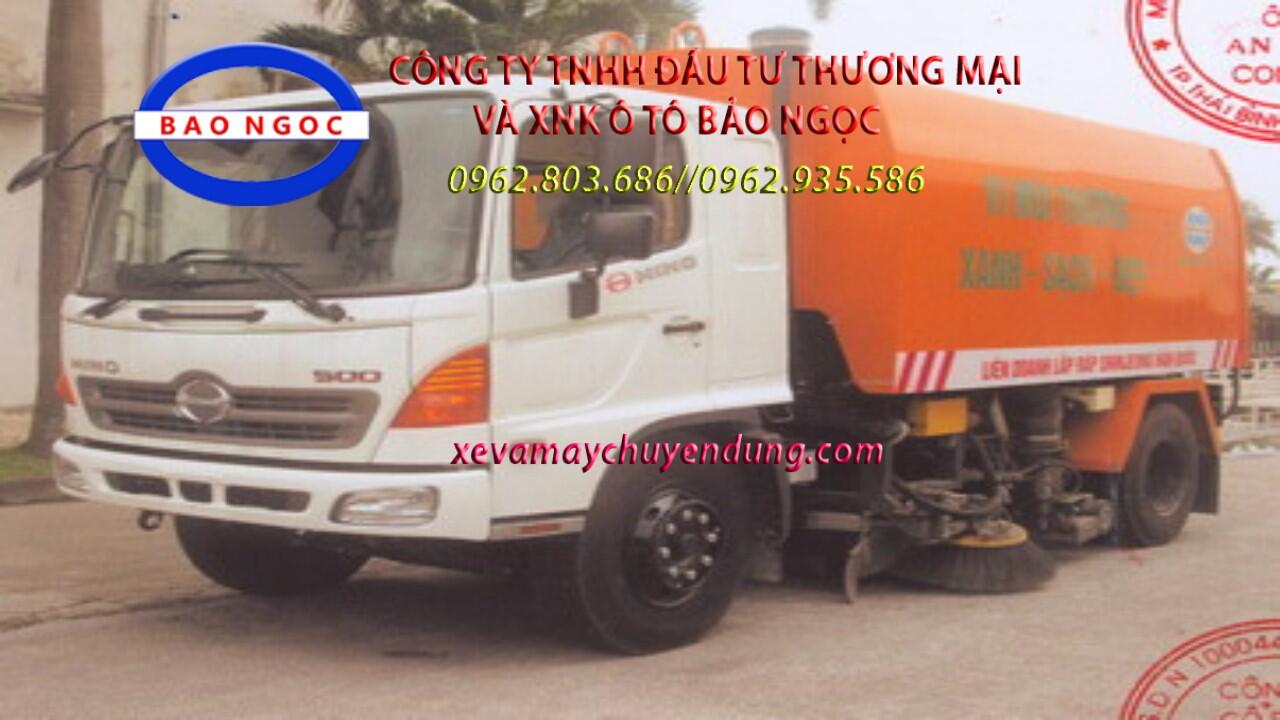

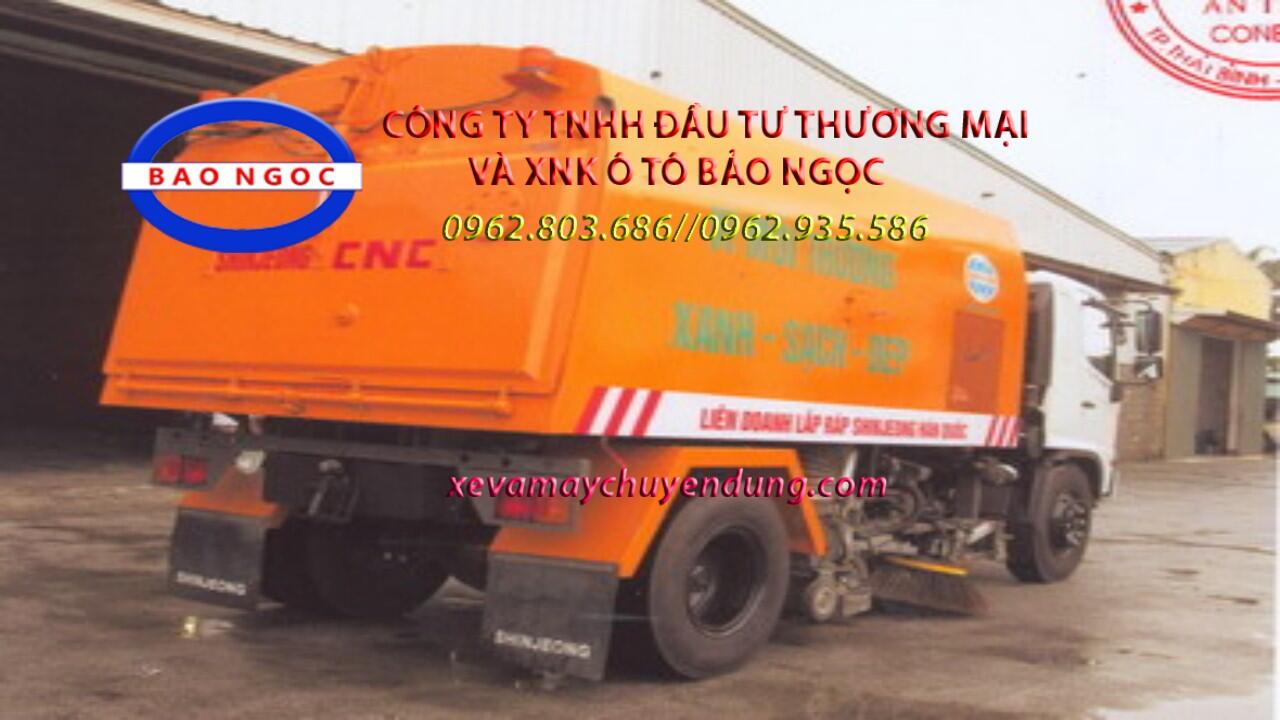

Xe quét rác hút bụi đường 8 khối hino fg8jjsb

STT

Thông số

Mô tả

Tải trọng (khối lượng rác cho phép chở)

6.100 kg

Tổng trọng lượng

15.100 kg

Bán kính quay vòng nhỏ nhất

7,5 m

Xe cơ sở (sát-xi)

Xuất xứ

Hiệu Hino model FG8JJSB, hàng LD Nhật-Việt

(sản xuất tại Nhật Bản, và được Công ty LD TNHH Hino Motors Việt Nam lắp ráp tại Việt Nam)

Công thức bánh xe

4x2

Động cơ

• Model

J08E UG (Euro II)

• Loại động cơ

Diesel, 4 kỳ, 6 xy-lanh thẳng hàng, tua-bin tăng nạp và làm mát khí nạp

• Dung tích xy-lanh

7.684 cc

• Công suất lớn nhất (TC VN)

167 kW / 2.500 vòng/phút

• Momen xoắn cực đại (TC VN)

700 N.m / 1.500 vòng/phút

Ly hợp

Đĩa đơn ma sát khô lò xo, dẫn động thủy lực, trợ lực khí nén

Hộp số

Hộp số cơ khí, 6 số tiến, 1 số lùi

Hệ thống lái

Tay lái bên trái, có trợ lực

Hệ thống phanh

• Phanh chính

Phanh tang trống, dẫn động thủy lực - khí nén

• Phanh dừng

Phanh tang trống, dẫn động cơ khí tác động lên trục thứ cấp hộp số

Hệ thống treo

• Trục trước

Kiểu phụ thuộc, nhíp lá bán elip, giảm chấn thủy lực

• Trục sau

Kiểu phụ thuộc, nhíp lá bán elip

Thùng nhiên liệu

200 lít

Lốp

• Trục trước

Kiểu lốp đơn, cỡ 10.00-R20

• Trục sau

Kiểu lốp kép, cỡ 10.00-R20

Cabin

Cabin lật ra phía trước

Hệ thống chổi quét

Động cơ phụ

Loại

John Deere - nhập khẩu từ Bucher, động cơ diesel 4 kỳ, làm mát bằng nước.

Dung tích (cc)

 4.500

Số xy lanh

4 xylanh thẳng hàng

Tiêu chuẩn khí thải

EuroII

Quạt hút

Bucher Fan

Lực truyền động từ động cơ

Dẫn động bằng hệ thống puly đai, tốc độ cánh quạt có thể được điều chỉnh trong cabin lái. Quạt hút được điều khiển đóng ngắt với động cơ phụ thông qua hệ thống li hợp Bucher Clutch

Chổi quét và vòi hút

Chổi tròn ở cạnh

Bucher brush

• Số lượng

2 chiếc, đường kính 700

• Vòi phun nước dập bụi ở mỗi chổi

2 vòi cho mỗi chổi

• Tấm chắn bằng cao su

Trang bị tiêu chuẩn, bảo vệ chổi quét

• Vận hành

Vận hành bằng thủy lực. Khi xe di chuyển bình thường trên đường, 2 chổi sẽ thu lại hai bên. Khi vận hành quét hút, một chổi sẽ mở sang bên cạnh và hoạt động cùng chổi chính.Chuyển động lên – xuống của kết cấu chổi do các xilanh khí nén hoạt động theo nguyên lý tự rơi  -đảm bảo an toàn khi chổi gặp chướng ngại vật trên đường quét.

Chổi chính ở giữa

Bucher brush

- Số lượng

01 chiếc, kích thước Ф400x1500

- Vận hành

Vận hành bằng thủy lực. Khi xe di chuyển trong trại thái quét, chổi giữa sẽ hoạt động phối hợp với 02 chổi tròn ở hai bên xe.

Miệng hút

Bucher suction nozzle

• Số lượng

2 vòi (trái và phải)

• Vật liệu

Thép chuyên dùng cường độ cao

• Phạm vi hút (mm)

600

• Số vòi phun nước

6 vòi

Chiều rộng quét tối đa (mm) - với hoạt động của chổi chính và chổi bên

2.300

Chiều rộng quét tối đa (mm) - với hoạt động của chổi chính

1170

Ống hút

Bucher nozzle hose

• Số lượng

2 ống

• Vật liệu

Cao su tổng hợp có khung thép bên trong

Ống hút vật liệu thô

Bucher hose

Vị trí

Phía sau nắp thùng chứa rác

Công dụng

Hút các vật liệu thô bằng cách vận hành chổi hút vừa đưa ống hút tới gần khu vực cần làm sạch

Thùng chứa bụi + rác

Rác, bụi sau khi được hút lên từ quạt hút sẽ được vận chuyển lên thùng chứa rác. Thùng được thiết kế với kết cấu kiểu cyclon dập bụi tiên tiến.

Dung tích thùng chứa rác (m³)

6,5

Chất liệu

Thép tấm, biên dạng hình chữ nhật gấp lượn sóng tăng cứng

Góc đổ

55⁰

Nắp kiểm tra

Có, bên phải

Van tràn xả nước bẩn

• Kích thước

2*1/2 inch

• Vị trí

Trên cửa thoát sau, có nắp che

Cơ chế đổ thùng chứa

Sử dụng xylanh tầng

Thiết bị đóng mở nắp sau thùng chứa

Thanh an toàn điều khiển tự động với khóa đóng mở điều khiển thủy lực

Lưới thép bảo vệ

Có, ngăn những vật lớn lọt vào làm hỏng cánh quạt. Tháo dễ dàng từ bên ngoài khi mở cửa để làm sạch cửa

Thiết bị an toàn chống thùng chứa

Có, đảm bảo an toàn khi nâng thùng chứa để kiểm tra, bảo dưỡng

Thùng chứa nước

Dung tích thùng chứa nước (lít)

1.500 lít

Vật liệu thùng chứa

Thép không gỉ

Thiết bị báo mức nước

Có, đặt tại cạnh bên phải phía trước của thùng nước

Thiết bị xả nước

Có, bằng van bi size 1/ 1/2 inch

Thiết bị ngăn, chống tràn

Có, bố trí các vách ngăn, ống chống tràn

Nắp thùng chứa

Nắp có van nhận nước cấp từ bên ngoài

Bơm nước

Bơm pittong - Dẫn động bằng motor thủy lực

• Lưu lượng nước (lít/phút)

40

• Áp suất (bar)

8

• Bộ lọc nước

Có trang bị

Họng cấp nước

Trang bị thêm 1 họng cấp nước cùng khớp nối nhanh 65A để có thể lấy nước từ bồn hoặc các cây chữa cháy.

Ống dẫn nước

Trang bị 01 cuộn ống vải mềm tráng cao su loại 65 A dài 20 m

Hệ thống điều khiển

Điều khiển: Hệ thống điện đảm bảo an toàn cho thiết bị, động cơ phụ, chu kỳ tự động

Điều khiển từ xa

Từ cabin

Hệ thống quét

Điều khiển riêng biệt

Điều chỉnh tốc độ động cơ

Điều khiển  bằng chuyển đổi khí nén trên cabin.

Nâng/hạ thùng chứa

 2 vị trí điều khiển

Vận hành bằng thủy lực,  điều khiển điện từ trong cabin và điều khiển cơ khíc bên ngoài – phía sau xe

Đóng/mở cửa sau

Mở từ cabin, đóng từ phía sau ở phía bên phải bằng thủy lực

Điều chỉnh van nước

Điều khiển bằng điện – khí nén

Đồng hồ đo áp suất

Có bố trí trên mặt bảng điều khiển

Hệ thống thuỷ lực

Dung tích thùng dầu (lít)

120

Lưu lượng nước khi quét (lít/ phút)

25

Áp suất hoạt động tối đa (bar)

200 bar

Bơm thủy lực điều khiển hoạt động quét hút, dập bụi

Dẫn động bởi động cơ phụ

• Lưu lượng dầu

20 cc/vòng

• Áp suất tối đa (bar)

250

Bơm thủy lực điều khiển xả rác, đóng mở thùng, nắp thùng

Dẫn động bởi P.T.O xe cơ sở

- Lưu lượng dầu

45 cc/vòng

- Áp suất tối đa (bar)

250

Van điều khiển thủy lực

• Van điều khiển để nâng hạ thùng chứa, khóa và mở cửa sau

Áp suất hoạt động 180 bar

• Van điều khiển chổi bên, chổi giữa

Áp suất hoạt động 180 bar

Xylanh thủy lực

• Áp suất làm việc (bar)

150 – 200

Hệ thống điện

Điện áp 24V

Bộ nguồn thủy lực 24V

Hỗ trợ nâng hạ thùng chứa, đóng mở nắp thùng mà không cần nổ máy xe

- Xuất xứ

Hàn Quốc, có tích hợp van an toàn

Thiết kế khoang động cơ

Được cách âm đặc biệt

Đèn chớp

2 đèn bố trí trên nóc cabin và sau xe

Điều hòa nhiệt độ

Tùy chọn

Công tắc khóa cửa phía sau thùng rác

Có, sau khi xả rác, cửa phía sau thùng rác sẽ được khóa bằng công tắc ở đuôi xe để đảm bảo an toàn không có người đứng sau

Hệ thống làm mát cho động cơ phụ

Bucher Radiator

Các thiết bị khác

Kích thủy lực

01 chiếc

Bình cứu hỏa

01 chiếc

Hộp dụng cụ tiêu chuẩn theo xe cơ sở

Có

Lốp dự phòng

01 chiếc

Đèn chiếu sáng phục vụ công tác hoạt động

Có

Bảo hiểm hông hai bên

Có

Sách hướng dẫn sử dụng xe

Có

Sổ bảo hành

Có
